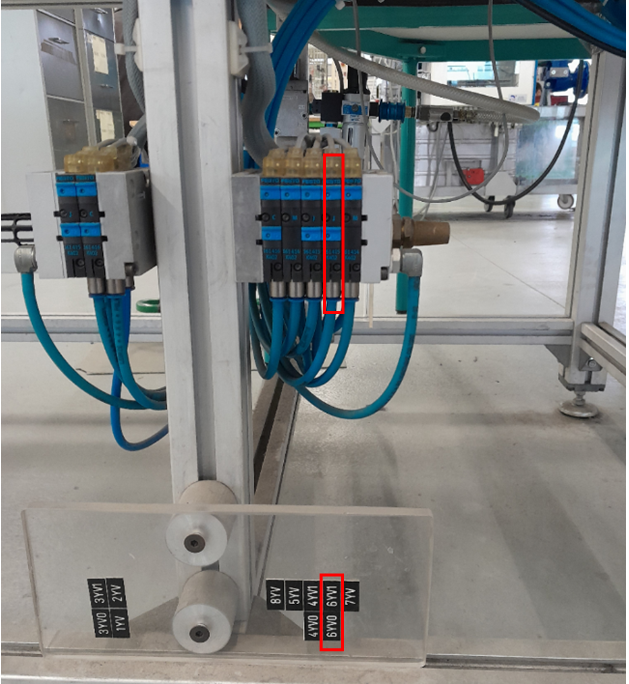

6D : DISTRIBUTEUR

PRINCIPE :

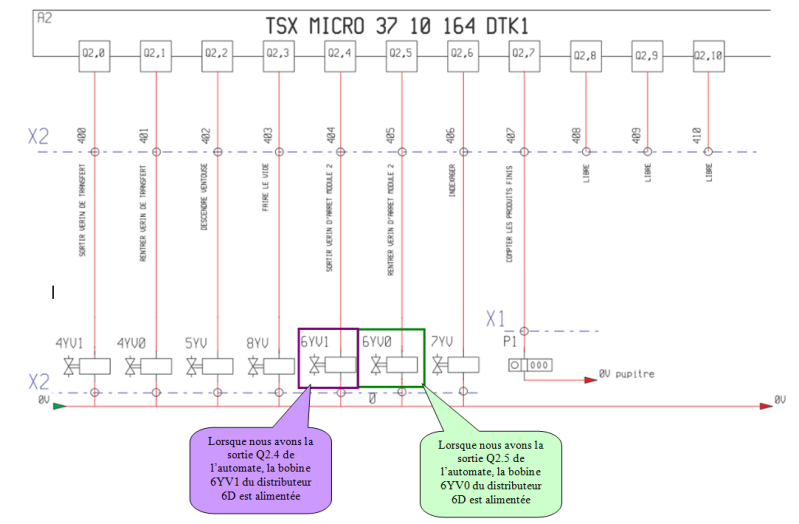

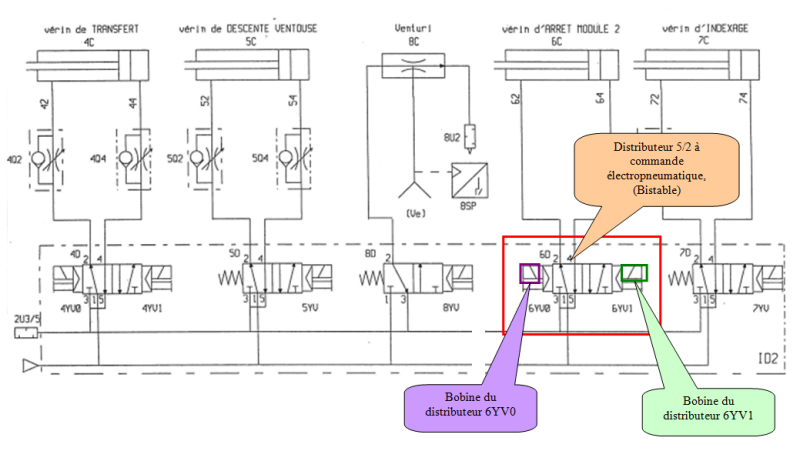

Lorsque la sortie Q2.4 est actionnée par l'automate, la bobine 6YV1 du distributeur 6D  est alimentée, le tiroir du distributeur 6D change de position, permettant d'envoyer l'air dans le vérin 6C. Ainsi la tige du vérin 6C "vérin d'arrêt Module 2" sort

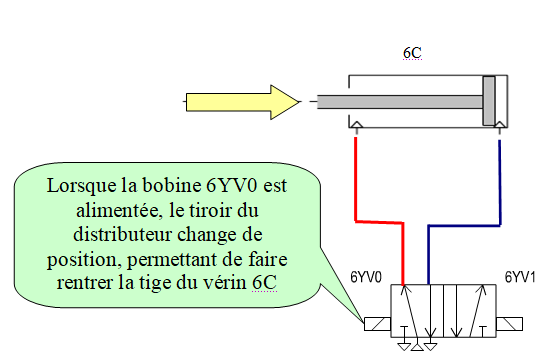

Lorsque la sortie Q2.5 est actionnée par l'automate, la bobine 6YV0 du distributeur 6D  est alimentée, le tiroir du distributeur 6D change de position, permettant d'envoyer l'air dans le vérin 6C. Ainsi la tige du vérin 5C "vérin d'arrêt Module 2" rentre
