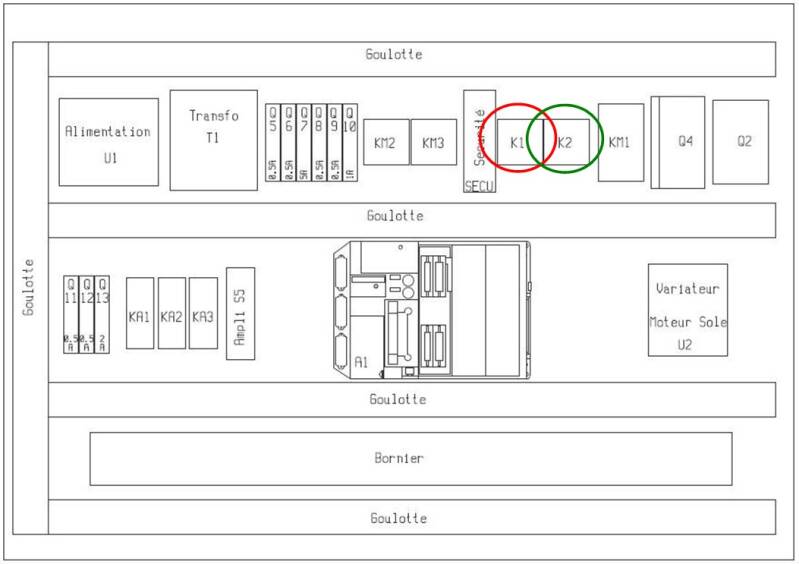

Contacteurs K1-K2

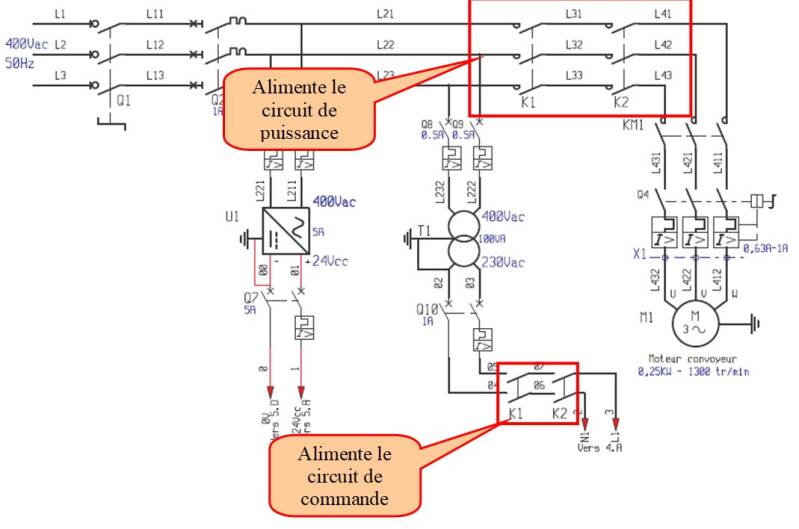

Schéma de puissance

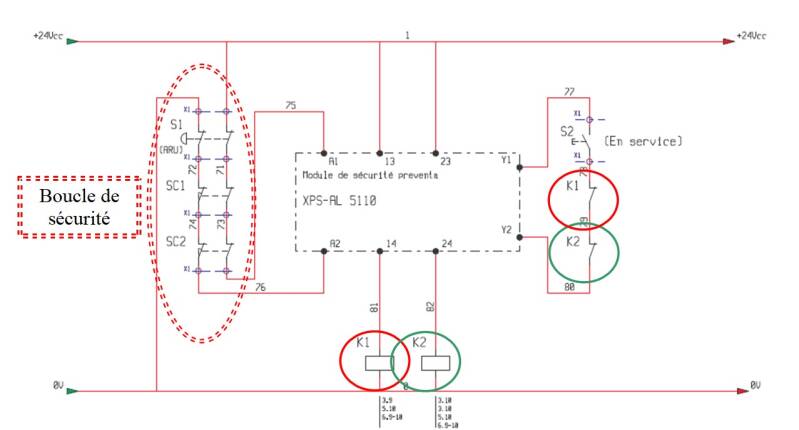

Schéma de commande

Pour que les bobines K1 et K2 soient alimentées il faut

Que la boucle de sécurité soit fermée

Appuyer sur S2 pour alimenter Y1-Y2 du module de sécurité

la fonction du contacteur :

Établir et interrompre le circuit de puissance
