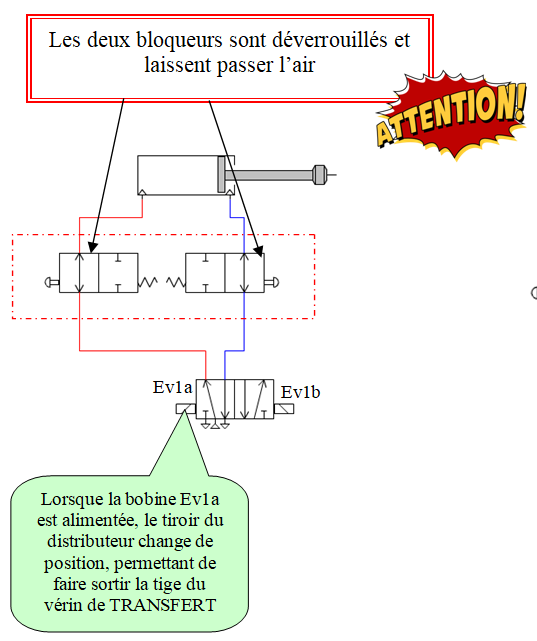

Le distributeur EV1 commande le vérin de TRANSFERT
Lorsque la sortie Q4.8 est actionnée par l'automate, la bobine du distributeur EV1a est alimentée, le tiroir du distributeur EV1 change de position, permettant d'envoyer l'air dans le vérin 1. Ainsi la tige du vérin TRANSFERT sort
Lorsque la sortie Q4.9 est actionnée par l'automate, la bobine du distributeur EV1b est alimentée, le tiroir du distributeur EV1 change de position, permettant d'envoyer l'air dans le vérin 1. Ainsi la tige du vérin TRANSFERT rentre
