5D : DISTRIBUTEUR

DISTRIBUTEUR : 5/2

COMMANDE : Électrique / Bouton poussoir

RAPPEL : Par ressort

MONOSTABLE

PRINCIPE :

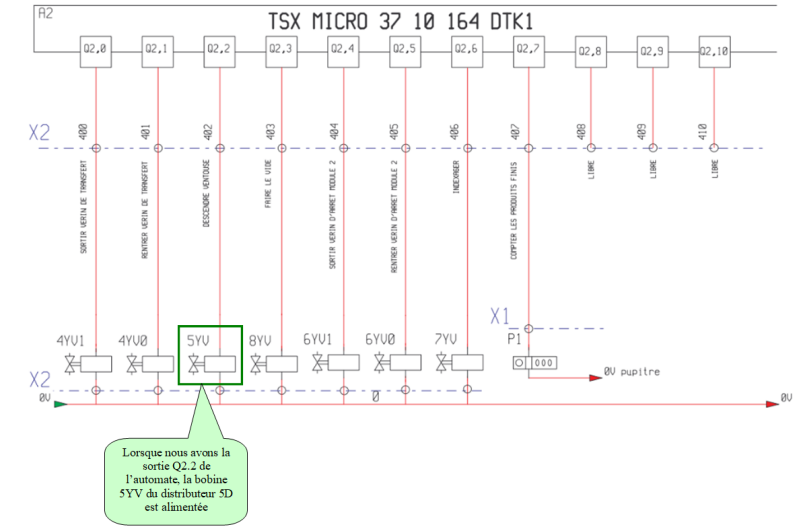

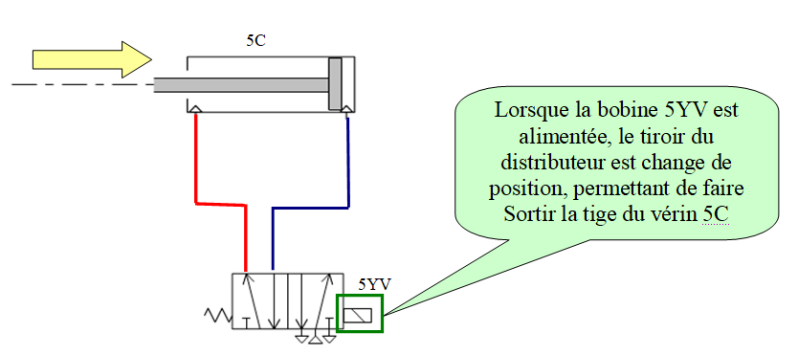

Lorsque la sortie Q2.2 est actionnée par l'automate, la bobine 5YV du distributeur 5D  est alimentée, le tiroir du distributeur 5D change de position, permettant d'envoyer l'air dans le vérin 5C. Ainsi la tige du vérin 5C "descente ventouse" sort



Bobine 6YV0 du distributeur non alimentée

Bobine 6YV1 du distributeur alimentée
